成功案例--国家电网都城大厦UPS配置方案

项目需求:

国电都城大厦楼机房整体负荷分为两部分：
第一部分 国研院:
12-17层信息机房带载为113KW,会议室带载约36KW
12-17楼负荷共计149KW
应配置UPS单机容量为200KVA单机带载率为(150/160)95%.
为冗余备份和将来机房增加设备考虑最终配置为200KXA×2台并联使用。（并联后每台带载率为45%。）
第二部分 通信机房：
九层主机房带载为60KW,四层会议室带载约25KW
1-17楼弱电间每层一组插座16A 负荷共计约40KW
以上负载共计125KW
应配置UPS单机容量为200KVA单机带载率为(160/200)80%.
为冗余备份和将来机房增加设备考虑最终配置为200KXA×2台并联使用。（并联后每台带载率为40%。）

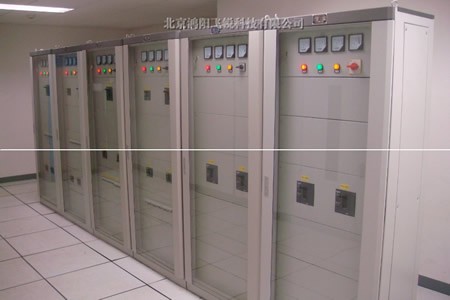

大楼整体UPS供电由以上两部分构成：每一部分分别由200KXA×2台并联单独供电，每一台UPS由2路供电分别接入UPS的旁路输入和主输入端子。

解决方案：

1.根据<<写字楼机房ups设备招标文件>>的说明,鸿阳飞锐科技有限公司进行了深入细致的分析和研究,为保证用户UPS供电系统的长期连续可靠的运行,现提出如下推荐方案:

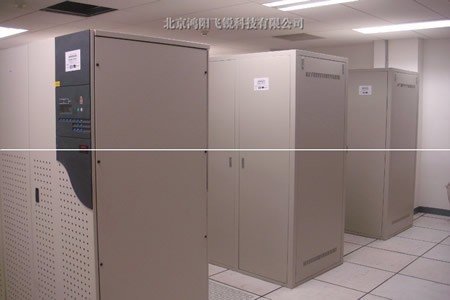

•200KVA UPS四台:
采用梅兰日兰电子有限公司法国生产厂生产的Galaxy PW（T）系列200KVA UPS主机四台,相互冗余并联，每台UPS配备30分钟蓄电池组。

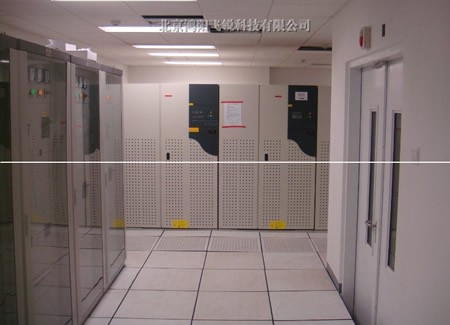

2. UPS系统的组成
上述推荐方案中的两套UPS均采用梅兰日兰电子有限公司(法国)生产的银河Galaxy PW系列UPS.

该模块化直接并联冗余的UPS系统，具有较高的可靠性，其平均无故障时间MTBF约50万小时。这种配置具有并联简单、占地面积小、价格适当、未来可增容的优点，因此在较重要的负载应用时(例如：民航、证券、银行、大型数据中心、信息中心、网络通讯等行业)成为首选的UPS配置类型。
Galaxy PW系列UPS是1997年投放市场的产品，是在前一代产品Galaxy 系列基础上增强了部分通讯功能，包括人机界面采用中文显示等，经过三年多市场的考验，成为新一代功能先进、品质优良的产品，仅1999年在全国邮政综合网的一个项目中，即中标40多套同类配置的UPS(60-200KVA)，其市场的成熟性得到了充分的认可。
模块化直接并联冗余的UPS系统的不足之处在于其平均无故障时间MTBF较主从热备份式冗余并联配置的MTBF(=71.5万小时)略低一些，但主从热备份式不具备未来增容的可能，同时在正常情况下负载电流总是运行在主UPS上，备机UPS空载，这也正是主从热备冗余式通常不易被广大用户所接受的原因。

3.解决方案技术性能描述
（1）.带非线性负载的高品质电源
在计算机、DCS、自动化生产系统中，其设备都是非线性性质负载，这些设备将产生大量的谐波电流。梅兰日兰GALAXY PW UPS是专门为这类负载设计的。其逆变器控制采用了电流自适应控制技术，用最先进的电流采样器件（HALL效应电流互感器）以及多CPU总线技术，将采样到的负载电流波形与标准正弦波直接比较所产生的误差，直接控制每个脉宽，并且可根据负载的大小、性质来实时调整其输出电压波形，这一技术是梅兰日兰于1987年推出的专利技术，经过了十多年的市场考验。因此GALAXY  PW  UPS输出指标高，在带100％非线性负载的情况下，它的电压畸变 < 2%,从而保证设备的正常运行。

（2）.适应负载从0至100％或100％至0的跃变GALAXY PW UPS在负载发生100％的跃变时，输出电压的瞬间变化在±2％以内，并且在20毫秒内迅速恢复到±1％。

（3）.过载能力强
GALAXY PW UPS过载能力：
110％－2小时；
125％－10分钟
150％－60秒；
233％－1秒

（4）.峰值因数高达3:1
普通线性负载，负载电流为正弦波，电流的峰值为有效值的2倍，即峰值因数为 1.414：1。但计算机负载为非线性负载，负载电流为非正弦波，其中含有大量谐波，峰值因数将增加到2.8：1左右，为保证UPS输出电压稳定性UPS的峰值因数必需大于 2.8:1，GALAXY PW UPS的峰值因数可达3：1。

（5）.先进的网络通信功能（选件）
每台GALAXY PW UPS具有扩展通讯接口，并提供两种通讯接口板与各种网络联接，可在计算机上集中监控UPS的运行状况：
* 集成的SNMP接口
这块电路板可安装在UPS主机内，使UPS能够用TCP/IP直接与所有的以太网连接，利用网上任何一台计算机都可以通过网络管理UPS。
 * 双通道网络接口
这块电路板可安装在UPS主机内,由两部分组成。一部份为RS232接口，可与PC机连接，实现对UPS的监控；也可与UM－LINK（由梅兰日兰提供的集线器〕连接，用TCP/IP直接与以太网连接，网上任何一台计算机可以通过网络管理UPS，每个UM－LINK可以连接4台UPS。另一部分为继电器接点，继电器接点可以用于特殊的网络应用(如IBM   AS400,Novell，等等)。

（6）.丰富的UPS管理功能
监控软件SOLUTION--PAC可以适用于如NETWARE,  WINDOS NT, SCO UNIX, OS2,和LAN SERVER等大部分网络环境。SOLUTION-PAC管理软件可以实时地监控UPS 的运行状态、各项电气参数指标，可根据实际负载的大小测定电池的实际放电时间和容量，实施遥控开机或关机。
